WY8602A多制式視頻信號發生器采用數模變換技術產生精密的模擬電視測試信號，它提供PAL，NTSC，SECAM派生九種彩電制式的70幅測試圖像，發生WSS（寬頻信號）（選購件）。以CVBS，Y/C，Y Cb Cr以及SCART方式輸出，音頻輸出： 400 Hz 、1kHz ，正弦波。用于測試和調整所有視頻產品，假如電視機和錄像機。 它具有USB和RS-232接口，可進行控制和下載用戶所需圖案（選購件）。儀器采用表面貼裝和多層涂金印板的先進工藝。
一 制式支持（共9種）：
制式 | 行數 | 行頻（Hz） | 場頻（Hz） | 副載波（Hz） |
PAL | PAL-B，D，G，H，I | 625 | 15625 | 50 | 4433618.75 |
PAL-60 | 525 | 15734.264 | 60/59.94 | 4433618.75 |
PAL-M | 525 | 15734.264 | 60/59.94 | 3575611.49 |
PAL-N | 625 | 15625 | 50 | 3582056.25 |
PAL-Nc | 625 | 15625 | 50 | 3582056.25 |
NTSC | NTSC-M | 525 | 15734.26 | 60/59.94 | 3579545 |
NTSC-J | 525 | 15734.26 | 60/59.94 | 3579545 |
NTSC-443 | 525 | 15734.264 | 60/59.94 | 4433618.75 |
SECAM | | 625 | 15625 | 50 | 4406250(4250000) |

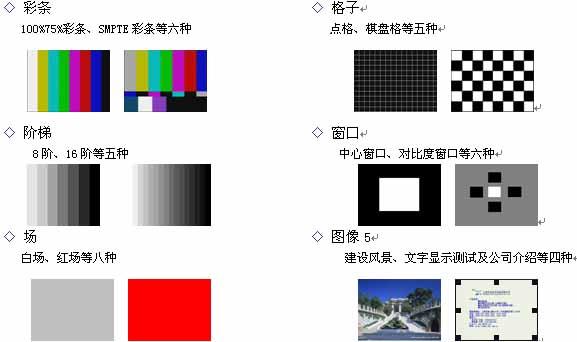

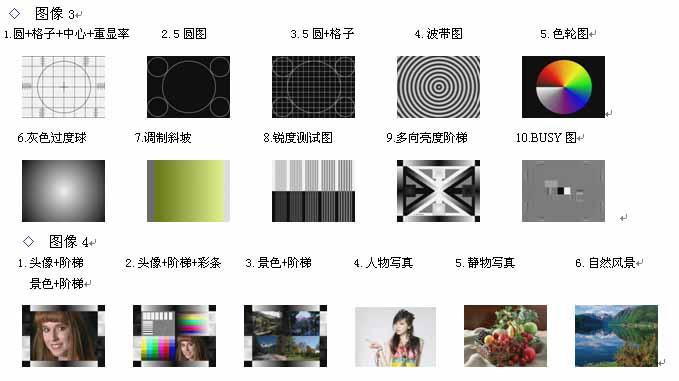

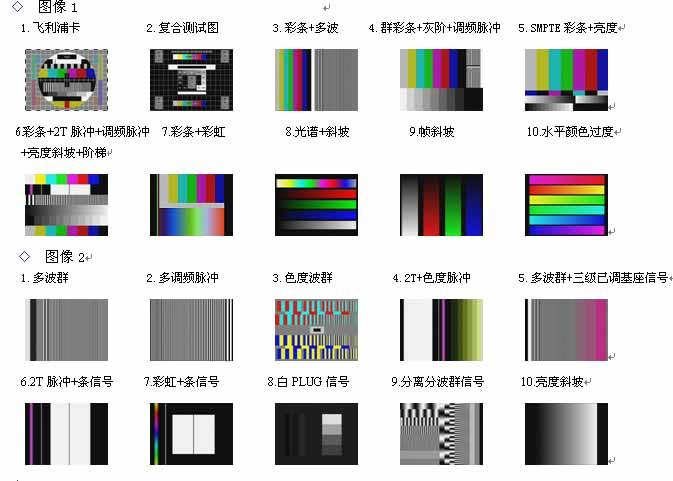

二 圖像支持（共70幅+10幅下載）：
◊ 圖像5
◇ 亮度
可以進行亮度的調節（支持窗口信號），LCD屏幕第一行顯示高亮度值，第二行顯示低亮度值。
三 儀器外形尺寸及重量：
426mm×44mm×260mm 。重量：3kg。
